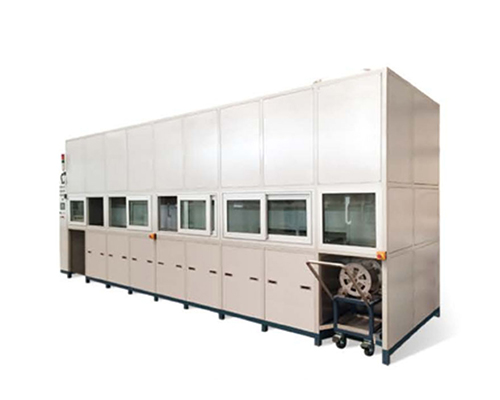

全自动旋转框式超声波清洗机

全自动旋转框式超声波清洗机

全自动旋转框式超声波清洗机

全自动旋转式超声波清洗机清洗过程由PLC控制,4个由不锈钢材质制作的超声波粗洗槽、超声波精洗槽、漂洗槽、烘干槽、及3只储液槽组成的一条连续工作的装置。操作者将工件装入专用小车上的清洗篮内,由机械手将清洗篮依次送往各工序段,对工件进行一系列清洗、漂洗烘干后,再将清洗好的清洗篮送到专用小车上后操作者在出口处将小车拉出,并把清篮内的工件卸下。

全自动旋转式超声波清洗机特点:

机架:采用工业级型钢和钢板焊接而成的框架结构,具备足够的强度及刚度。

升降装置:升降装置由直线导轨、升降座、气缸及电器控制等组成。

通过升降装置的升、降带动升降座运动来带动清洗、標洗、吹干的喷嘴对工进行清洗、標洗、吹干。

旋转装置: 旋转输送装置由旋转电机、 分度机、 旋转转架及电器控制等组成。旋转转盘和旋转转架由不锈钢材料制成,转转盘上设标准接口, 用于快換不同规格的定位套。

全自动旋转式超声波清洗机清、漂洗装置:由超声波系统、过滤系统、储液槽、烘干槽、烘干循环风机等及旋转装置等组成。箱体采用304不锈钢板焊接;设备不得漏水或械水,储液槽箱体应加装保温层,箱体底部做成斜底便于槽械清理、更换。结构部件布局合理应便于维修。 储液槽应设有液位报警系统, 可自动关闭加热及过滤 。

热风循环装置:由风机、加热箱、气动缸盖、槽体及控制等组成。对工件内腔进行吹干。

气动装置:由二联件、管路等组成,为升降、定位等气缸提供动力。

旋转机构由电机、旋转齿轮、旋转轴承及控制系统等组成。

电控装置:由PLC控制、触摸屏、电控箱、操作箱、启动、急停按钮等组成,设有手动、自动两种操作模式 。

适用范围:摩托车、汽车、机车、飞机的高精度零部件清洗
